耐火澆注料是以粘土和高鋁質(zhì)原料為骨料和粉料，加結(jié)合劑制成，加水?dāng)嚢韬缶哂休^高流動(dòng)性，適用于以澆注方式施工的不定型耐火材料。耐火澆注料使用廣泛，應(yīng)用于冶煉、電力等諸多行業(yè)，是工業(yè)設(shè)備材料的基礎(chǔ)，澆注好的設(shè)備內(nèi)襯的使用壽命長短，直接關(guān)系到企業(yè)的經(jīng)濟(jì)效益。因此大家對澆注料的使用壽命及其效果，都非常重視，下面由江蘇江能新材料科技有限公司的小編給大家講一下，澆注料的使用壽命受哪些因素影響：
一、澆注料級配的準(zhǔn)確性
澆注料在生產(chǎn)制備過程中，因配料自動(dòng)化設(shè)備的保養(yǎng)、維護(hù)不當(dāng)或機(jī)械故障而造成的稱重誤差以及人工集料，多料、少料等人為因素造成的偏差，都會(huì)引起澆注料成品的級配不準(zhǔn)確。

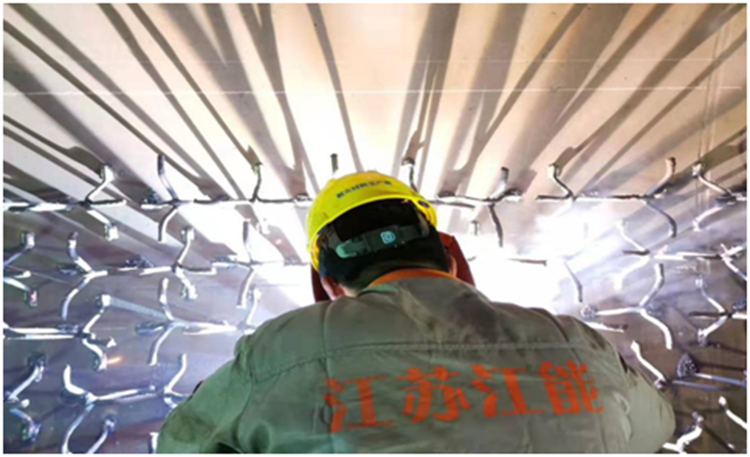

二、錨固鉤的設(shè)計(jì)及焊接質(zhì)量
錨固鉤是附著在殼體上的關(guān)鍵材料，澆注料依靠錨固鉤牢牢固定殼體上，它的設(shè)計(jì)及施工質(zhì)量直接影響耐火澆注料的使用壽命。錨固鉤材質(zhì)的選擇也至關(guān)重要，材質(zhì)不當(dāng)或者材料直徑太細(xì)，會(huì)使錨固鉤在設(shè)備生產(chǎn)使用溫度下不能承受耐火澆注料的作用力而軟化變形，造成整塊倒塌。同樣，如果錨固鉤焊接太密，也會(huì)出現(xiàn)耐火澆注料與錨固鉤在加熱時(shí)由于熱膨脹而產(chǎn)生內(nèi)應(yīng)力，嚴(yán)重時(shí)導(dǎo)致耐火澆注料疏松剝落。另外錨固鉤焊接時(shí)，應(yīng)選擇合適的焊條焊接，焊縫要飽滿焊接，不能出現(xiàn)虛焊、假焊。
三、澆注料施工的嚴(yán)謹(jǐn)性
施工時(shí)必須嚴(yán)格控制加水量，過多的水會(huì)影響澆注料的強(qiáng)度。施工混料時(shí)一般都采用強(qiáng)制式攪拌機(jī)，將干料拌和均勻后，先加80%的水，再根據(jù)實(shí)際情況添加余下的水，達(dá)到符合要求的流動(dòng)性。
澆注料必須振動(dòng)密實(shí)，將拌和好的澆注料倒入模內(nèi)，用振動(dòng)棒分層振實(shí)，澆注料進(jìn)行連續(xù)施工時(shí)，在前一層澆注料初凝前，將下一層澆注料澆注完畢。
四、耐火澆注料的養(yǎng)護(hù)
養(yǎng)護(hù)是影響澆注料使用性能的重要因素之一，也是容易被忽視的一個(gè)因素。養(yǎng)護(hù)是為了給澆注料中的結(jié)合劑一個(gè)凝固和硬化時(shí)間，從而獲得足夠的初期強(qiáng)度，養(yǎng)護(hù)制度與澆注料的結(jié)合劑種類有關(guān)。
澆注料的帶模養(yǎng)護(hù)時(shí)間和脫模養(yǎng)護(hù)時(shí)間應(yīng)符合規(guī)范要求，一般環(huán)境在溫度5℃~35℃情況下，帶模養(yǎng)護(hù)時(shí)間不低于24小時(shí)，脫模養(yǎng)護(hù)時(shí)間不低于24小時(shí)，才能保證澆注料的早期強(qiáng)度。

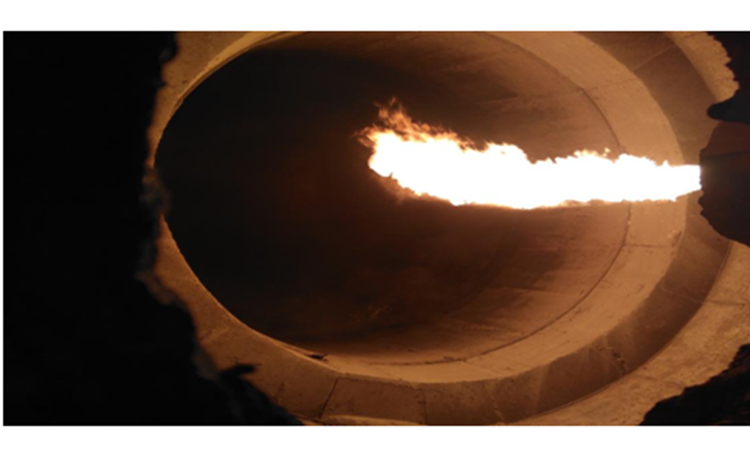

五、耐火澆注料的烘烤
烘烤是影響耐火澆注料使用性能直接和關(guān)鍵的因素。烘烤的目的是為了排除澆注料中的游離水和化學(xué)結(jié)構(gòu)水。每家澆注料的生產(chǎn)廠家配方各不相同，需根據(jù)廠家提供的烘窯曲線圖，嚴(yán)格操作執(zhí)行。如果烘窯升溫速率過快，水分排除不順暢會(huì)導(dǎo)致耐火澆注料產(chǎn)生裂紋、剝落甚至爆裂事故。
澆注料在使用前一定要進(jìn)行烘烤，根據(jù)烘烤制度，保證澆注料中的自由水和結(jié)晶水能夠充分排出，以免在投料或使用的前期出現(xiàn)脫皮、爆裂情況，影響澆注料的正常使用。
